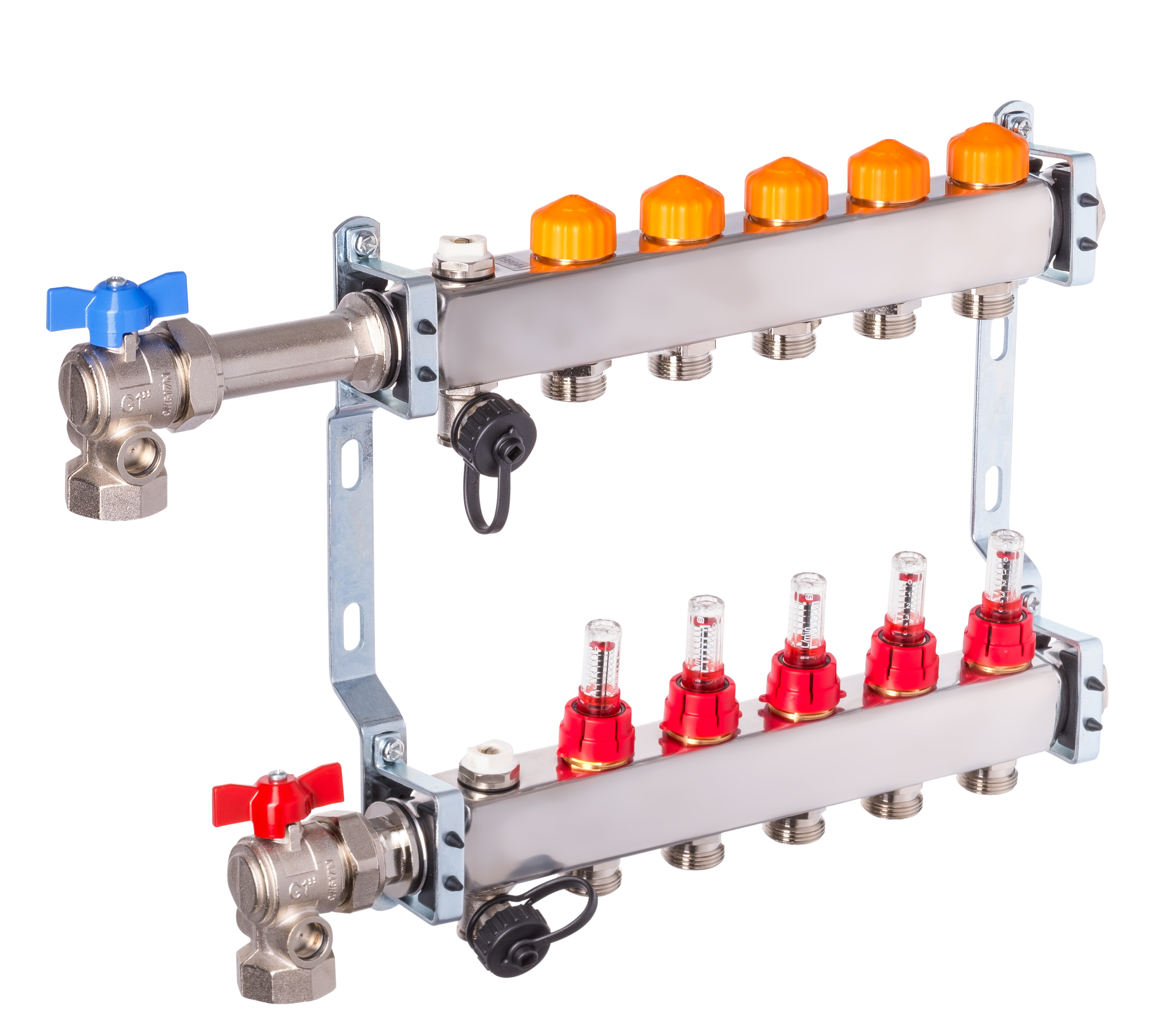

Dyna Heizkreisverteiler für Fußbodenheizung mit 5 Kreisen

und automatischer Durchflussregelung aus Edelstahl auf schallgedämmter Halterung

Edelstahl Heizkreisverteiler für Fußbodenheizung, Wandheizung oder Deckenheizung mit 5 Heizkreisen und automatischer Durchflussregelung zur gleichmäßigen und dauerhaft hydraulisch abgeglichenen Wärmeverteilung. Ventilabstand der voreinstellbaren Ventile mit integriertem Durchflussregler beträgt 50mm, Vor- und Rücklauf sind zur besseren Montage der Heizungsrohre versetzt angeordnet. Die Einstellung der Ventile zur Raumtemperaturregelung erfolgt per Hand über die mitgelieferten Handversteller oder optional mit Raumthermostaten und thermischen Stellantrieben.

Mittels verbauter-Technologie mit voreinstellbaren Ventilen ist der hydraulische Abgleich sehr einfach zu realisieren und bleibt dauerhaft erhalten. Im Vergleich zu herkömmlichen Heizkreisverteilern mit Drosselventilen und Durchflussanzeigen entfällt die zeitraubende Einstellung der benötigten Wassermengen für den hydraulischen Abgleich, insbesondere in weit verzweigten Systemen.

Vorteile eines dynamischen Heizkreisverteilers mit automatischer Durchflussregelung

In einem Heizsystem sind sämtliche hydraulischen Heizkreise voneinander abhängig. Darum wirkt sich die Durchflussänderung in einem Heizkreis auf alle aus, so dass die Überversorgung in den Heizkreisen ausgeregelt werden muss.
Im Gegensatz zu herkömmlichen Heizkreisverteilern, welche Drosselventile und Durchflussanzeiger zur Einstellung der erforderlichen Durchflussmengen verwenden, erreicht unser Heizkreisverteiler DYNA-if den hydraulischen Abgleich automatisch mit einer Regelkartusche, so dass die eingestellte Durchflussmenge beibehalten wird. Dies gewährleistet eine konstante Durchflussmenge und vermeidet eine Überversorgung in einzelnen Heizkreisen, auch wenn benachbarte Kreise schließen.

Merkmale

• Voreinstellbare Markenventile
• automatischer hydraulischer Abgleich
• für Flächenheiz- und Kühlsysteme
• für Decken-, Wand- und Fußbodenheizung
• Verteilerbalken aus Edelstahlprofilen DN32
• Verteiler mit beidseitigem 1" Innengewinde (balkenseitig) und 1" Kugelhahn für Systemanschluss, wahlweise rechts/links oder wechselseitig (Anschluss bei Auslieferung links)
• mit integrierten, einstellbaren Ventilen je Heizkreis in Rücklauf
• Anschlussgewinde M30x1,5, geeignet für Möhlenhoff Stellantriebe Antrieb 5

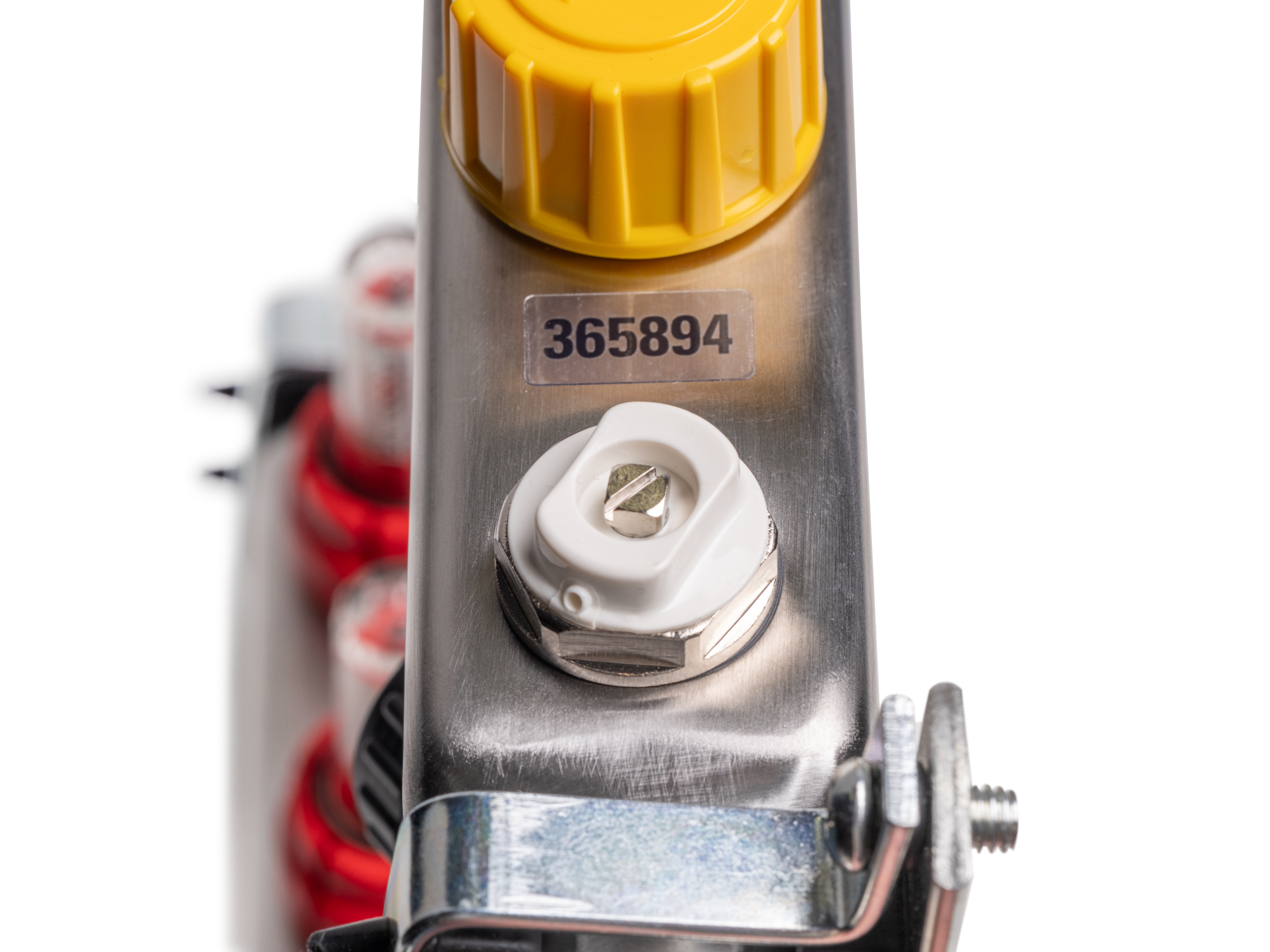

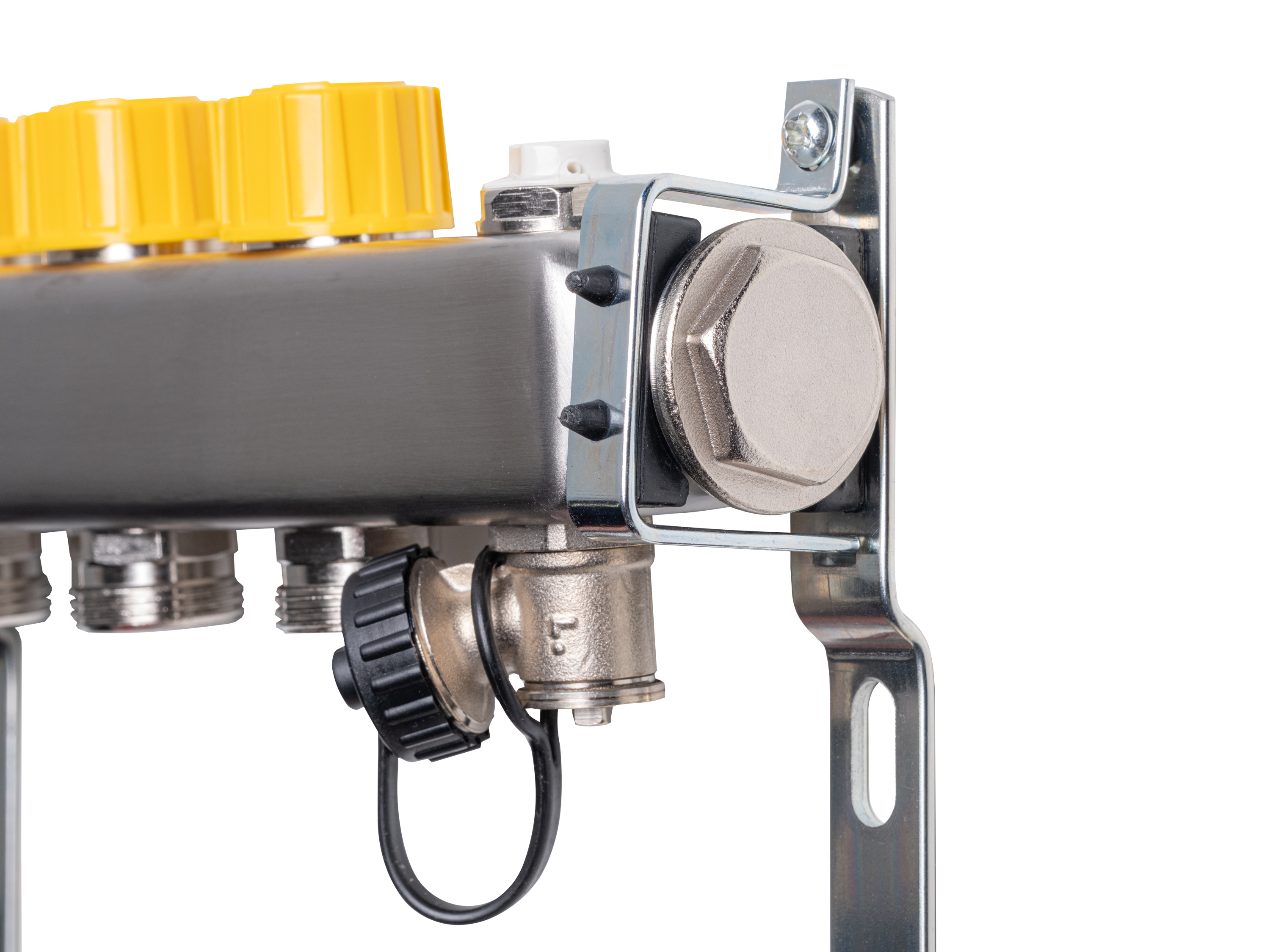

• Entleerungs- und Entlüftungsarmatur in den Verteilerbalken integriert

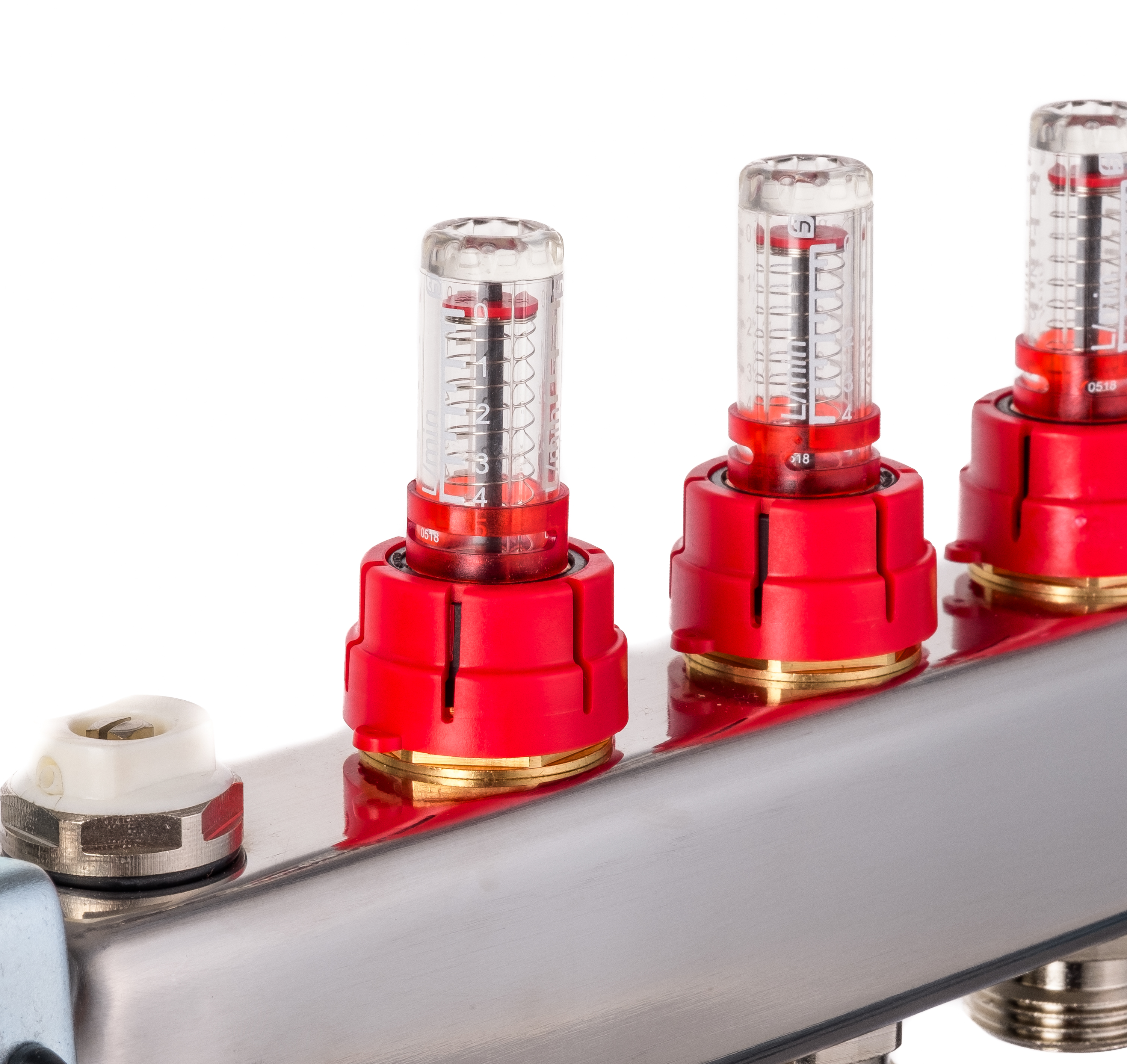

• absperrbare Durchflussmesser 0-5 l/m im Vorlaufbalken
• Fußbodenheizungsrohranschlüsse 3/4" Eurokonus
• vormontiert auf schallgedämmter Halterung
• Made in Germany

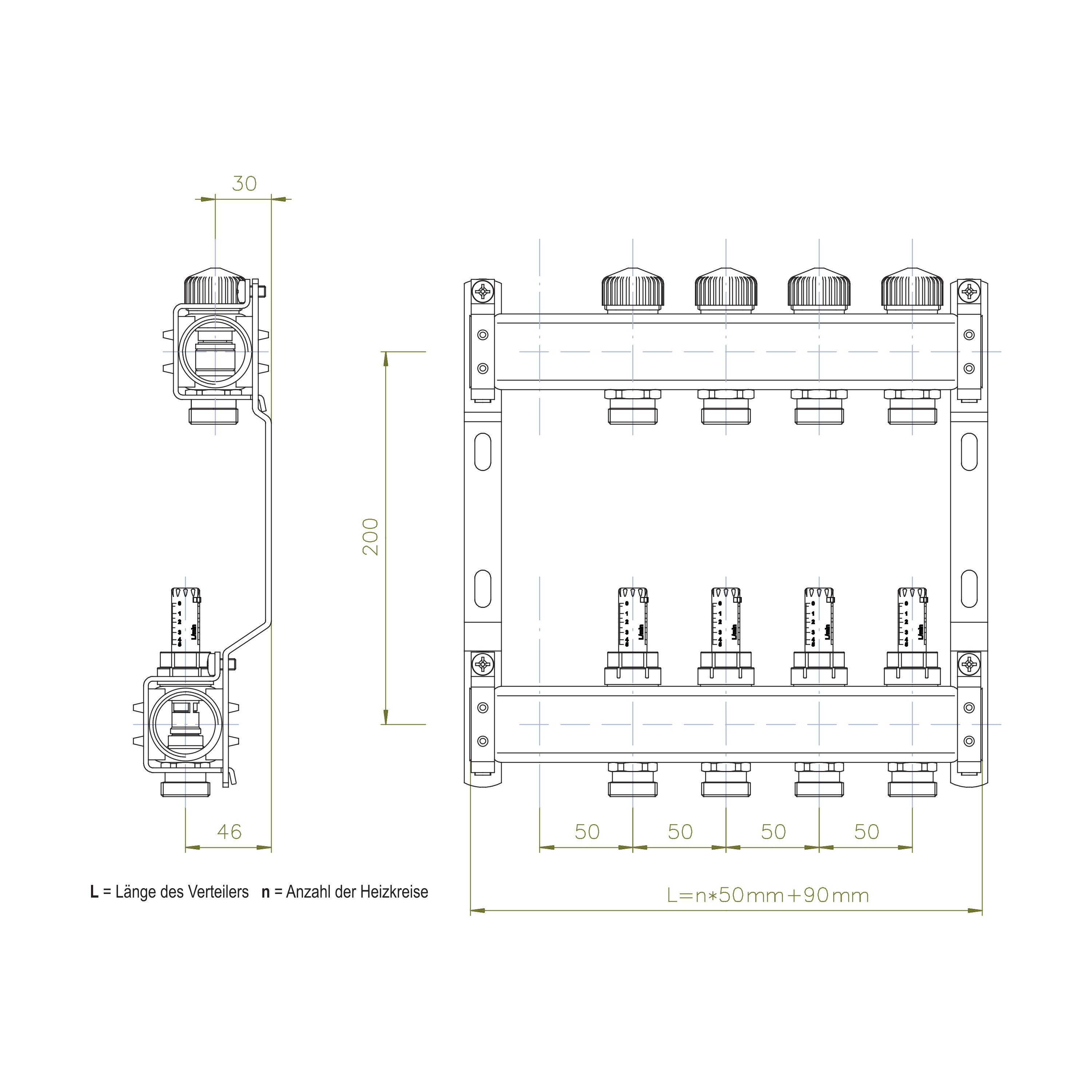

Aufbau Vorlaufbalken

Der Vorlaufbalken dieses Heizkreisverteilers besteht aus dem Edelstahlprofil DN32 mit Kugelhahn 1" (Innengewinde) für systemseitigen Anschluss, Durchflussmesser 0-5 l/min, einem Füll- bzw. Entleerhahn 1/2", Entlüftungsventil 1/2", Verschlussstopfen 1" und Anschlüsse für Heizungsrohre 3/4" Eurokonus.

Aufbau Rücklaufbalken

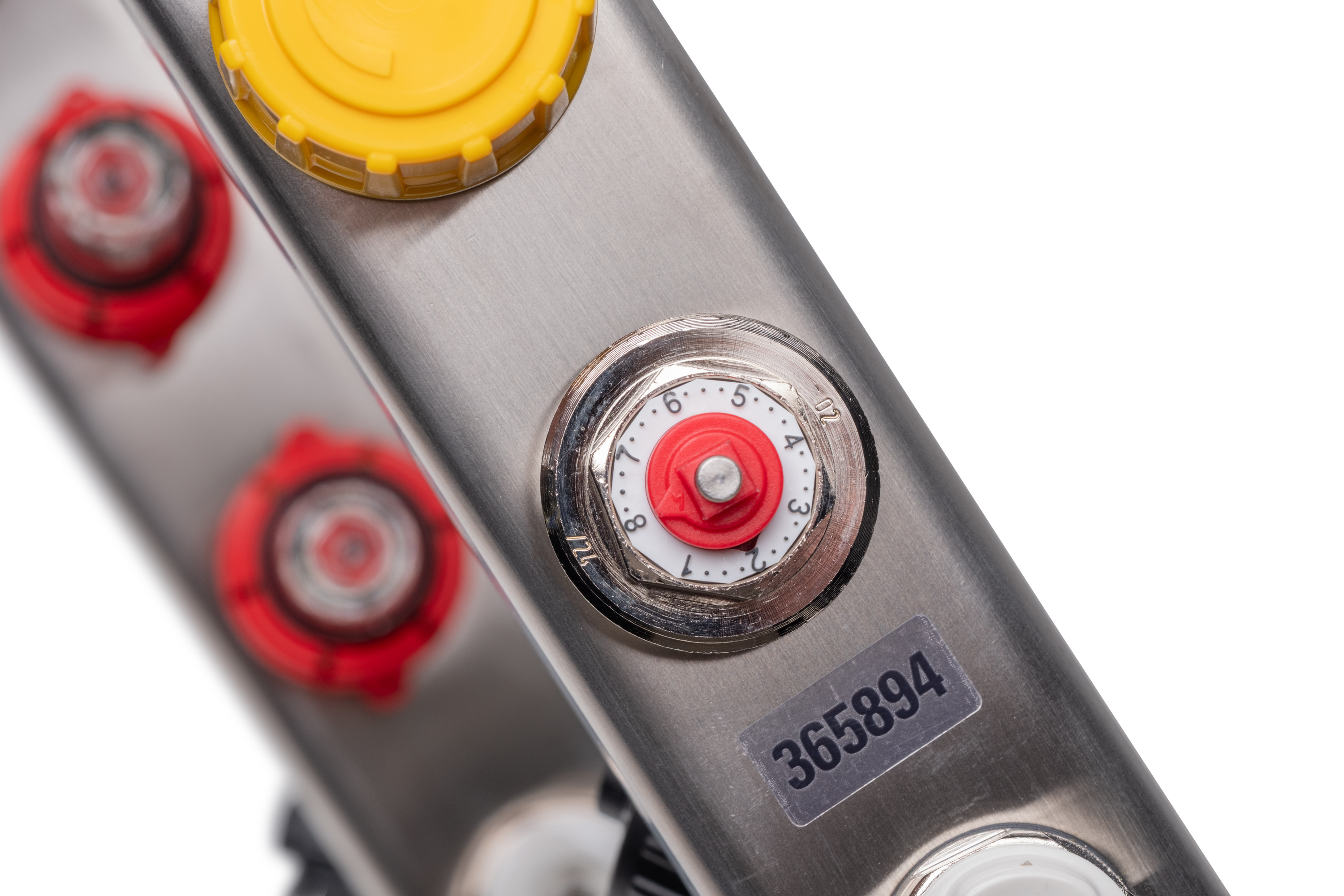

Der Rücklaufbalken dieses Heizkreisverteilers besteht aus dem Edelstahlprofil DN32 mit Kugelhahn 1" (Innengewinde) für systemseitigen Anschluss, integrierte voreinstellbare Ventile M30 x 1,5 (Automatischer hydraulischer Abgleich - stufenlose Durchflusseinstellung von 30-300 l/h - Differenzdruck max. 60kPA, min. 15 kPA (30-150 l/h) bis 20 kPA (150-300 l/h), einem Füll- bzw. Entleerhahn 1/2", Entlüftungsventil 1/2", Verschlussstopfen 1" und Anschlüsse für Heizungsrohre 3/4" Eurokonus.

Downloads zum Produkt

	Einstellanleitung
	Datenblatt

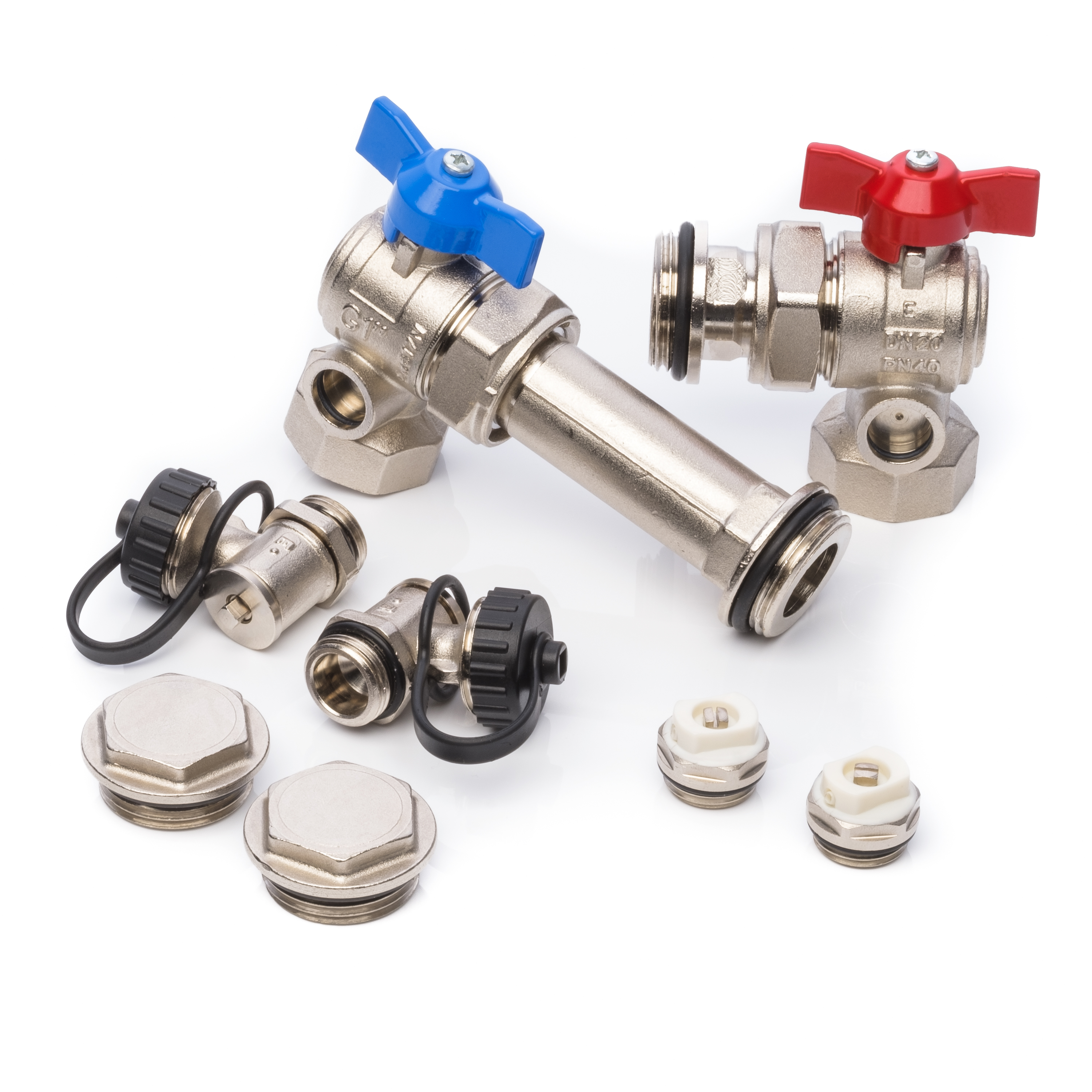

Lieferumfang

• Edelstahl Heizkreisverteiler Dyna-if für 5 Heizkreise
  (komplett vormontiert auf schallgedämmten Haltern)
• 2x Kugelhahn 1"
• 2x Verteilerstopfen 1"
• 2x Füll- und Entleerhahn 1/2"
• 2x Entlüftungsventil 1/2"
• Bezeichnungsaufkleber
• Einstellanleitung

Zu unserem Dyna Heizkreisverteiler für Fußbodenheizung finden Sie hier die passenden Stellantriebe.
