Produktinformationen

Verteilerschrank Aufputz AP 140/1200 für 12-14 Heizkreise

ideal zur Vorwandmontage bei tragenden Wänden oder im Trockenbau

Verteilerschrank Aufputz mit einer Bautiefe von 140 mm zur Vorwandmontage von Heizkreisverteilern einer Fußbodenheizung mit max. 12-14 Heizkreisen (ohne Wärmemengenzähler) bei dünnen Zwischenwänden oder tragenden Wänden die eine UP-Montage nicht zulassen. Der Verteilerschrank Aufputz ist 3-teilig, die feuerverzinkte Rückwand kann zur leichteren Montage abgenommen werden. Das Gehäuse ist in studioweiß RAL 9016 kunststoffbeschichtet und wird mit einer Stecktür mit Drehriegel geliefert. Das Estrich-Prallblech ist zur leichteren Montage der Rohre abnehmbar. Im Verteilerschrank Aufputz können neben dem Heizkreisverteiler auch Stellantriebe und die Regelklemmleiste einer Fußbodenheizung geschützt vor Verschmutzung oder Beschädigungen verbaut werden.

Merkmale

• Zur Vorwandmontage bei dünnen Zwischenwänden oder bei tragenden Wänden

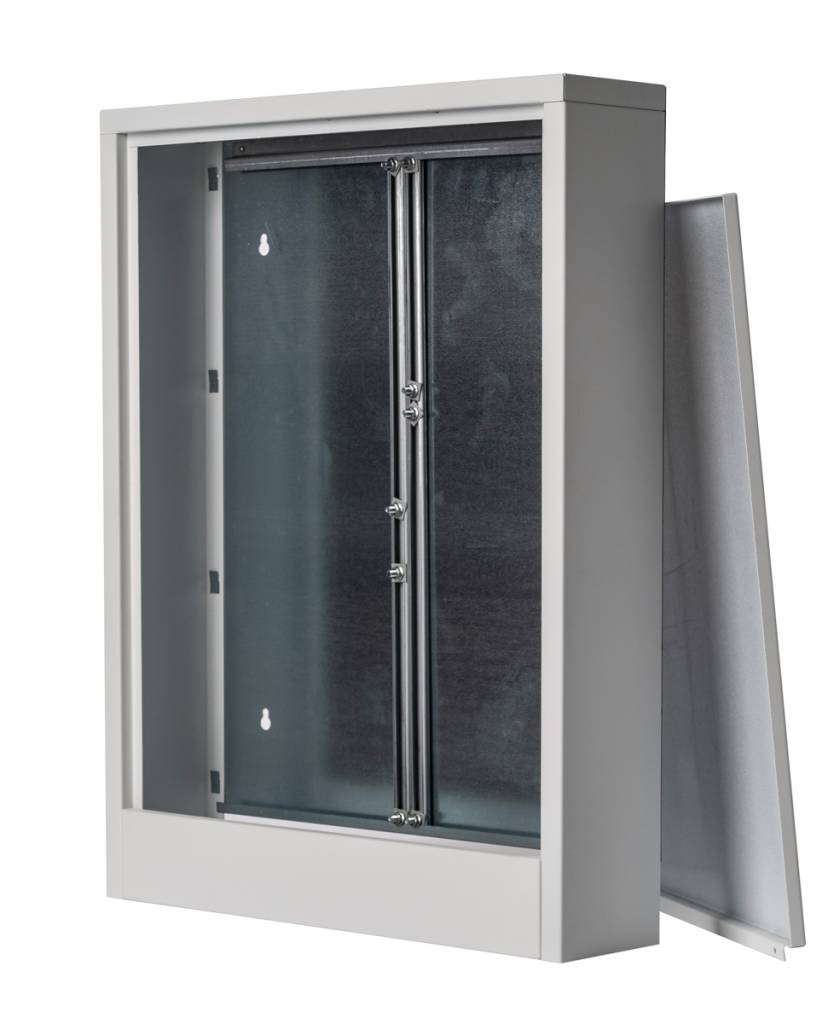

• Rückwand aus feuerverzinktem Stahlblech
  (zur leichteren Montage abnehmbar)
• 2 stufenlos verstellbare Verteilerhalteschienen

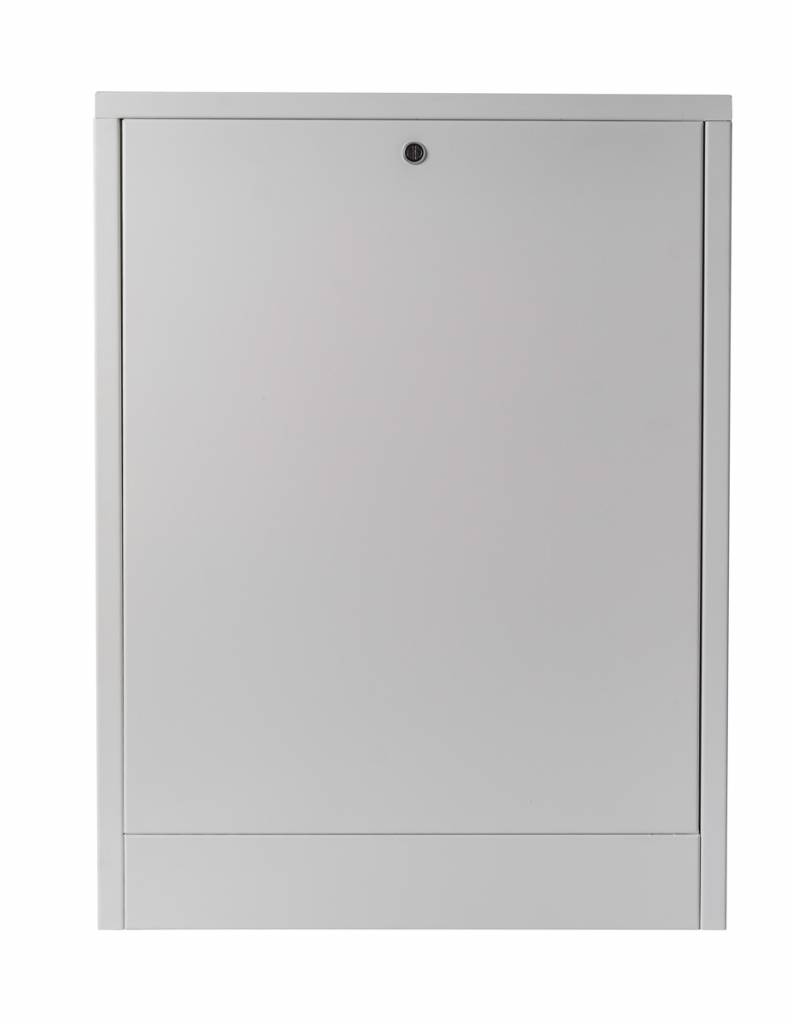

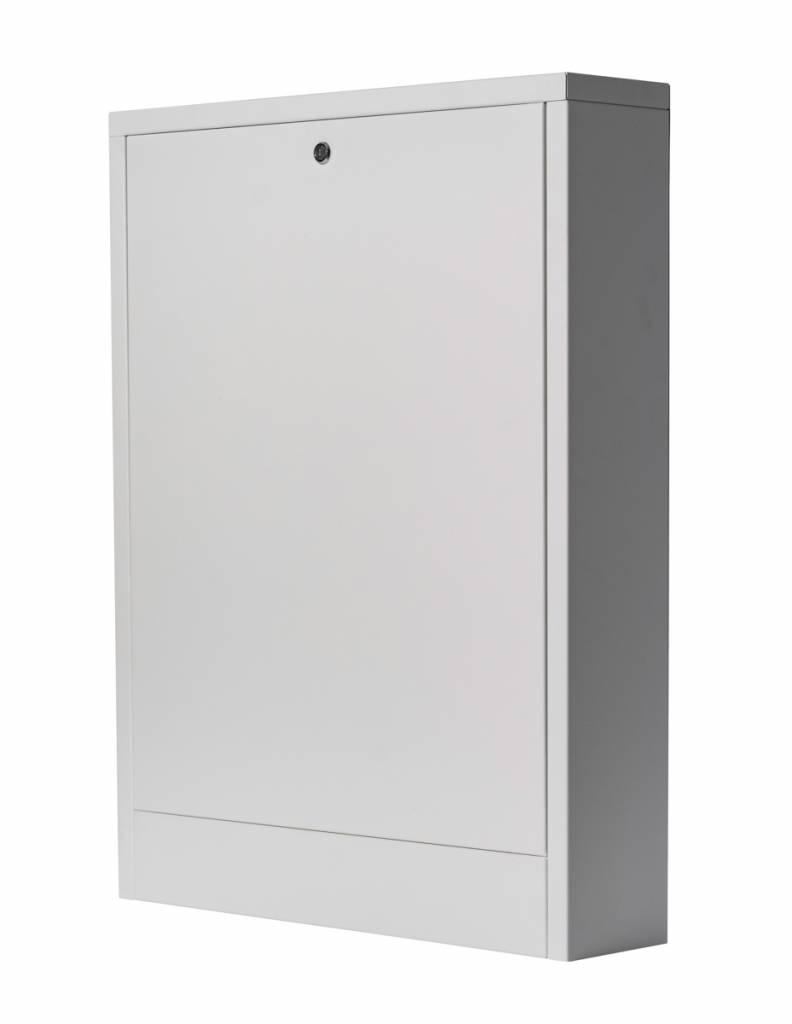

• 3-teilig mit Stecktür und Drehriegel

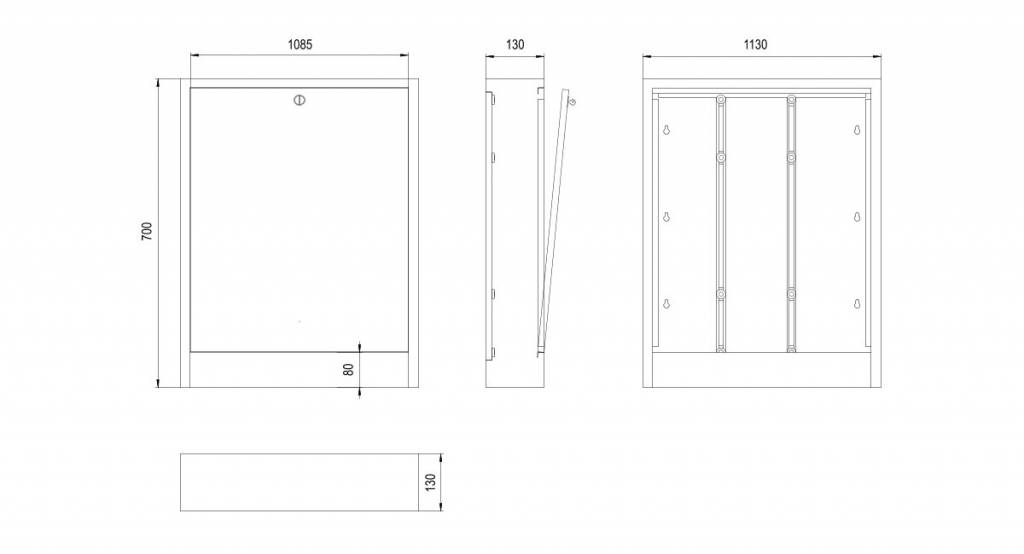

• Bautiefe 140 mm
• Vor- und Rücklaufanschlüsse von unten
• Kunststoffbeschichtet in verkehrsweiß RAL 9016

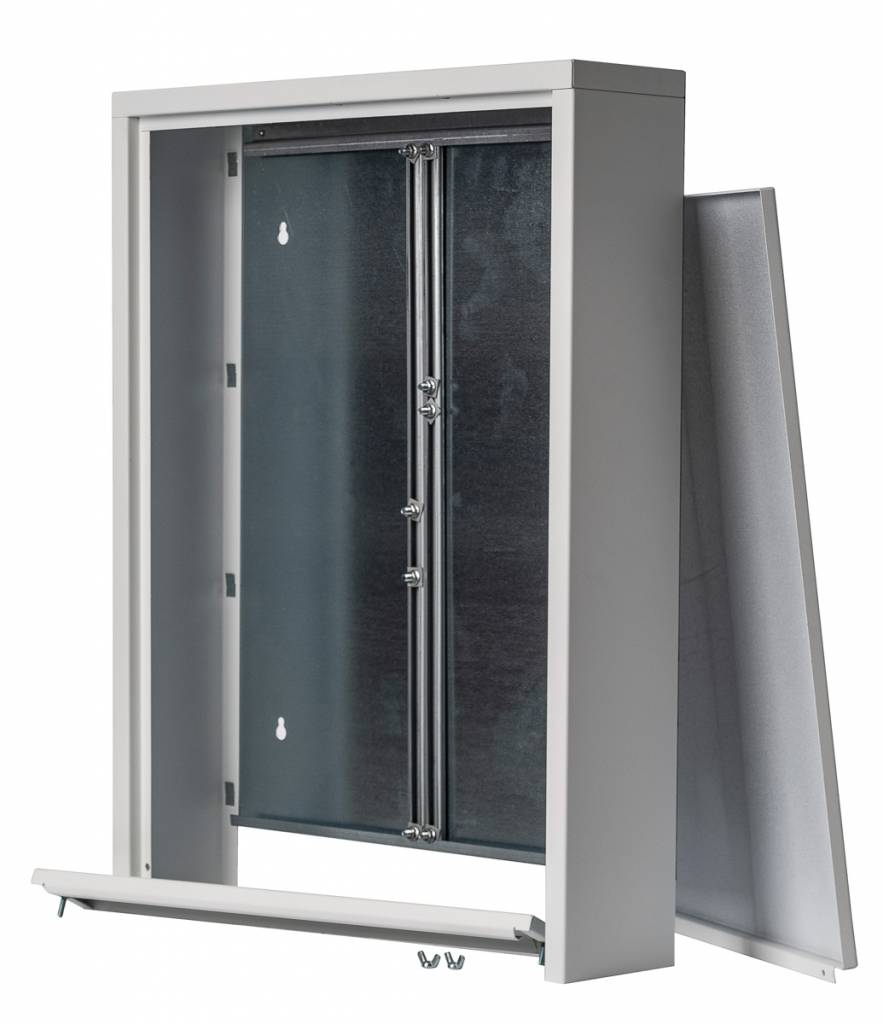

• Abnehmbares Estrichblech
• 2-teilig im Schutzkarton verpackt

Montage

Als erstes wird die abnehmbare Rückwand montiert und der Verteilerschrank Aufputz so auf die Höhe der Oberkante des Fertigfußbodens (OK FFB) ausgerichtet. Das Estrichprallblech ist abnehmbar, die Einführung der Rohre ist hier nur von unten möglich.

Unser Tipp:

Wenn Sie zur Verdrahtung Ihrer Stellantriebe und Raumthermostate eine Regelklemmleiste im Verteilerschrank Aufputz einbauen, verwenden Sie bitte für ausreichend Platz den nächstgrößeren Schrank-Typ bzw. addieren ca. 25-30 cm zur Breite des ursprünglich gewählten Verteilerschranks.

Downloads zum Produkt

Datenblatt

Lieferumfang

• Verteilerschrank Aufputz AP 140/1200

Passend zum Verteilerschrank Aufputz finden Sie hier unsere Dyna Heizkreisverteiler für Fußbodenheizung.
