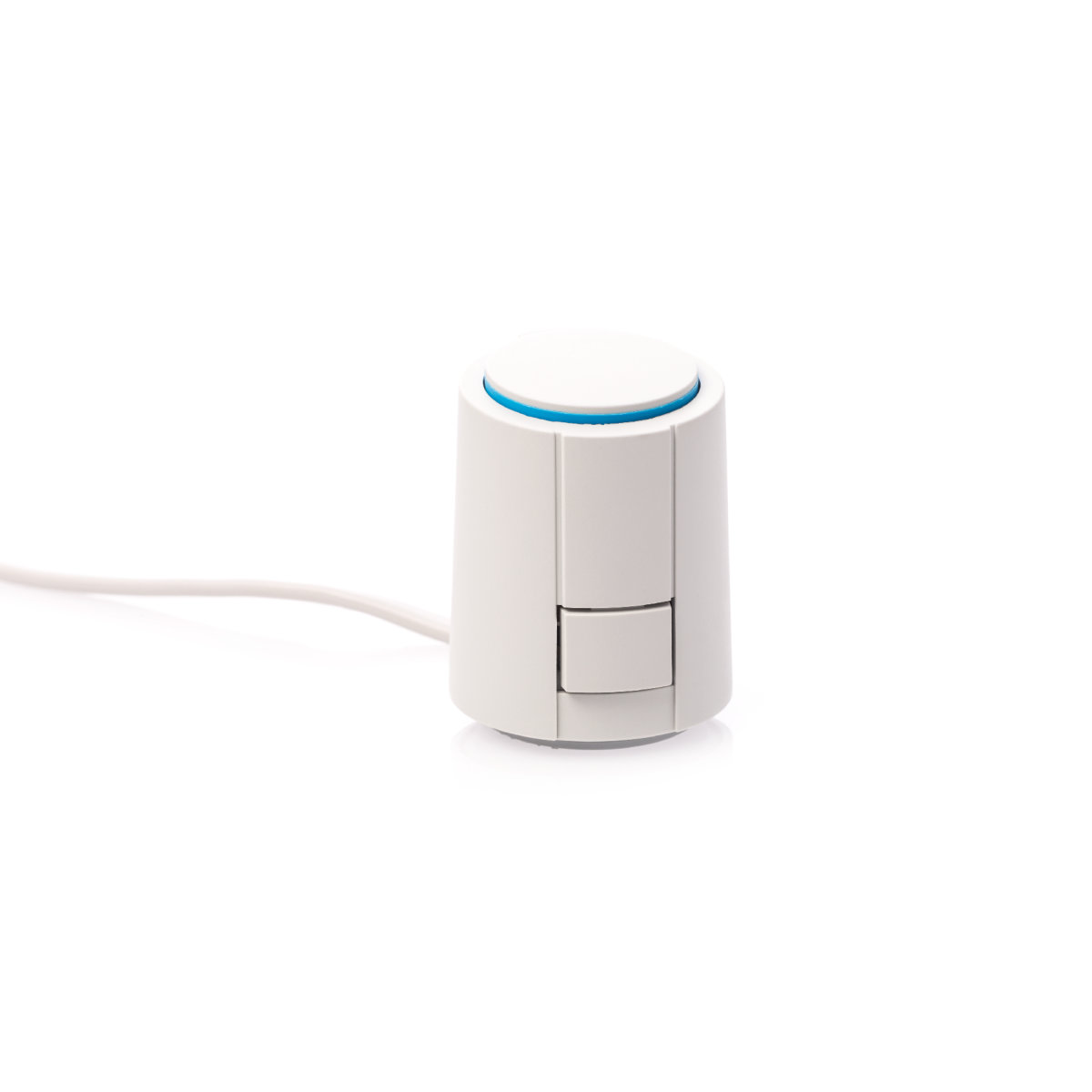

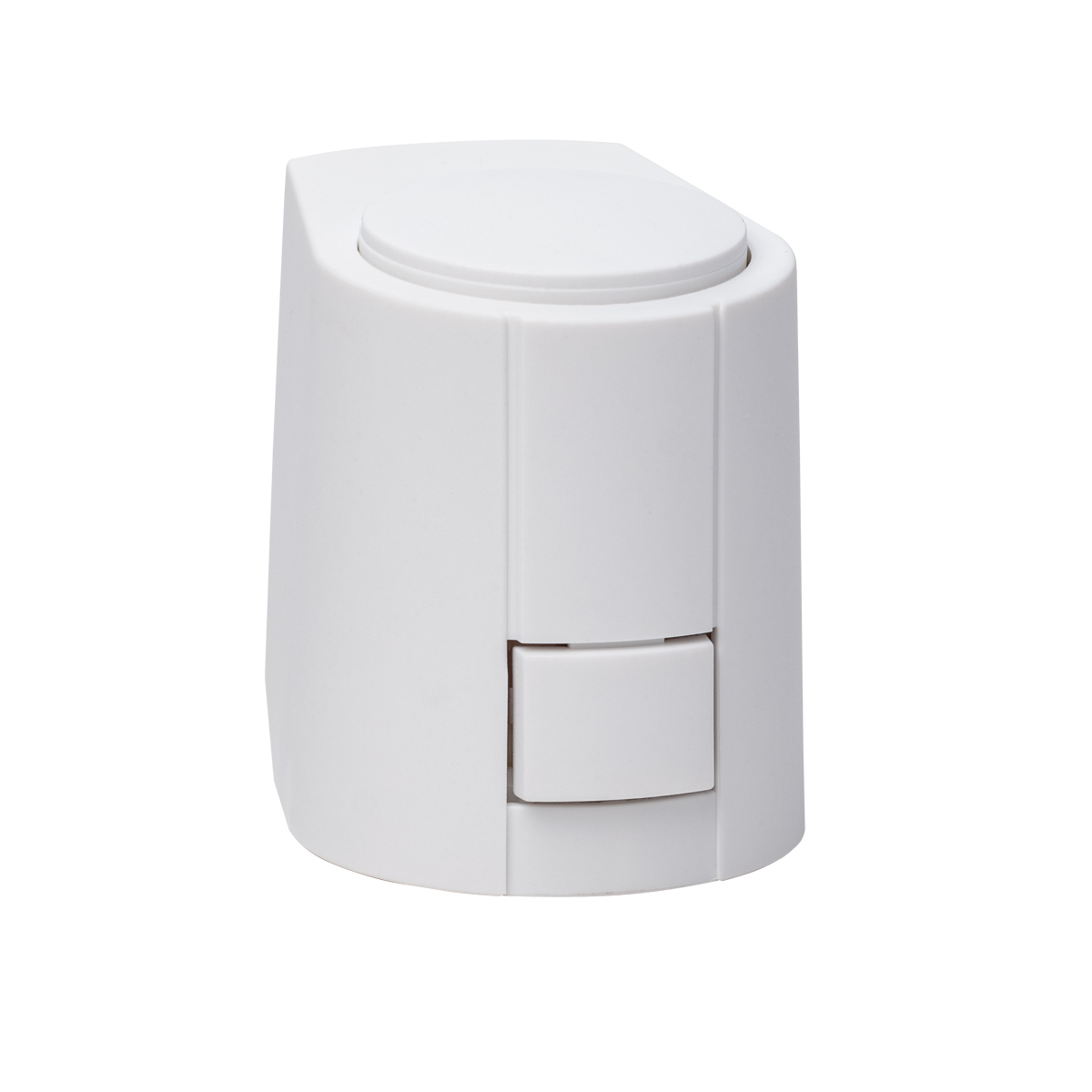

Möhlenhoff Stellantrieb 0-10V APO 45625-30N

proportional mit Rückkanal zur Ausgabe der aktuellen Ventilposition für 24V AC/DC.

Der thermische Stellantrieb 0-10V Möhlenhoff APO 45625-30N aus der Alpha 5 Serie ist mit einem proportionalem Stellweg 6,5 mm und Rückkanal ausgestattet und wird zur stetigen Steuerung von Heiz- und Kühlsystemen verwendet. Die Ansteuerung beim thermischen Stellantrieb 0-10V Möhlenhoff APO 45625-30N erfolgt per 0-10V DC-Signal über eine zentrale DDC-Anlage oder einen Raumthermostat 24V mit 0-10V Ausgang. Als Besonderheit verfügt dieser Stellantrieb über einen Rückkanal zur Ausgabe eines 0-10V Signals, dieses gibt der DDC-Anlage Aufschluss über die aktuelle Ventilpostion sowie evtl. auftretende Fehler. Vornehmliches Einsatzgebiet ist der Bereich der Gebäudeleittechnik zum Regeln von Standard-Ventilen, Strangventilen, größeren Balanced Valves und Mehrwegventilen.

Ventilwegerkennung

Dank der integrierten Ventilwegerkennung beim thermischen Stellantirebe 0-10V APO 45625-30N wird darüber hinaus der Ventilweg automatisch für eine optimale Nutzung des aktiven Steuerspannungsbereichs erfasst. Dies gewährleistet eine noch präzisere Ansteuerung der Ventild.

Einfache Steckmontage

Der thermische Stellantrieb 0-10V Möhlenhoff APO 45625-30N ist mit dem bekannten Ventiladapter-Konzept universell einsetzbar und somit für 99 % aller Heizkreisverteiler und Heizkörperventile auf dem Markt geeignet.

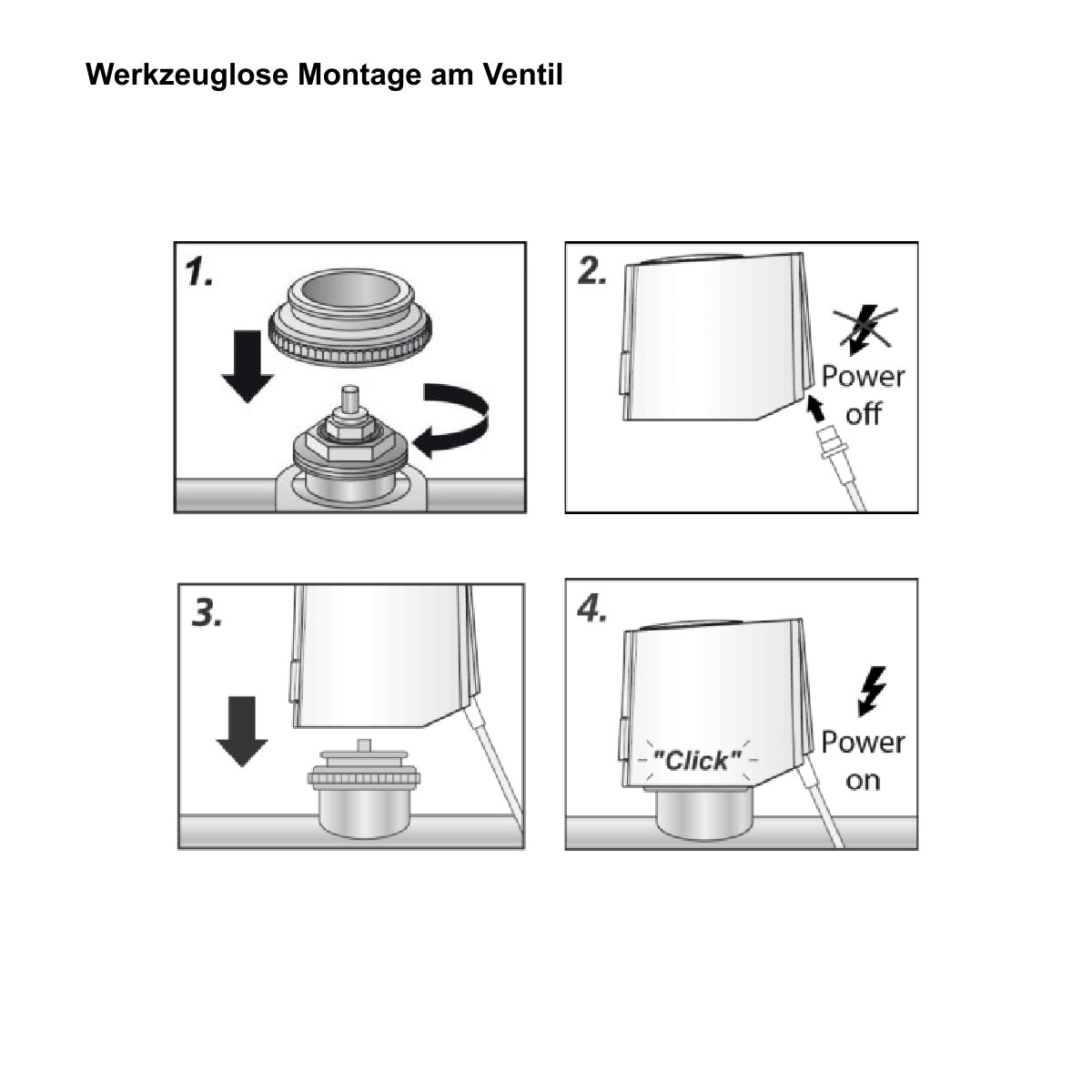

Und so funktioniert´s:

Ventiladapter ganz einfach und werkzeuglos mit der Hand auf das Ventil aufschrauben, den thermischen Stellantrieb 0-10V Möhlenhoff APO 45625-30N aufstecken – fertig! Mit dem Ventiladaptersystem ist der Möhlenhoff Stellantrieb 0-10V an 99 Prozent aller Ventile am Markt angepasst. Welcher Ventiladapter für Ihre Ventil, Ihren Heizkreisverteiler oder Ihren Heizkörper benötigt wird, entnehmen Sie bitte der Ventiladapterliste unter "Downloads zum Produkt" oder hier.

Merkmale

• Modernes Design
• Stellweg in Abhängigkeit vom Ventil max. 6,5 mm

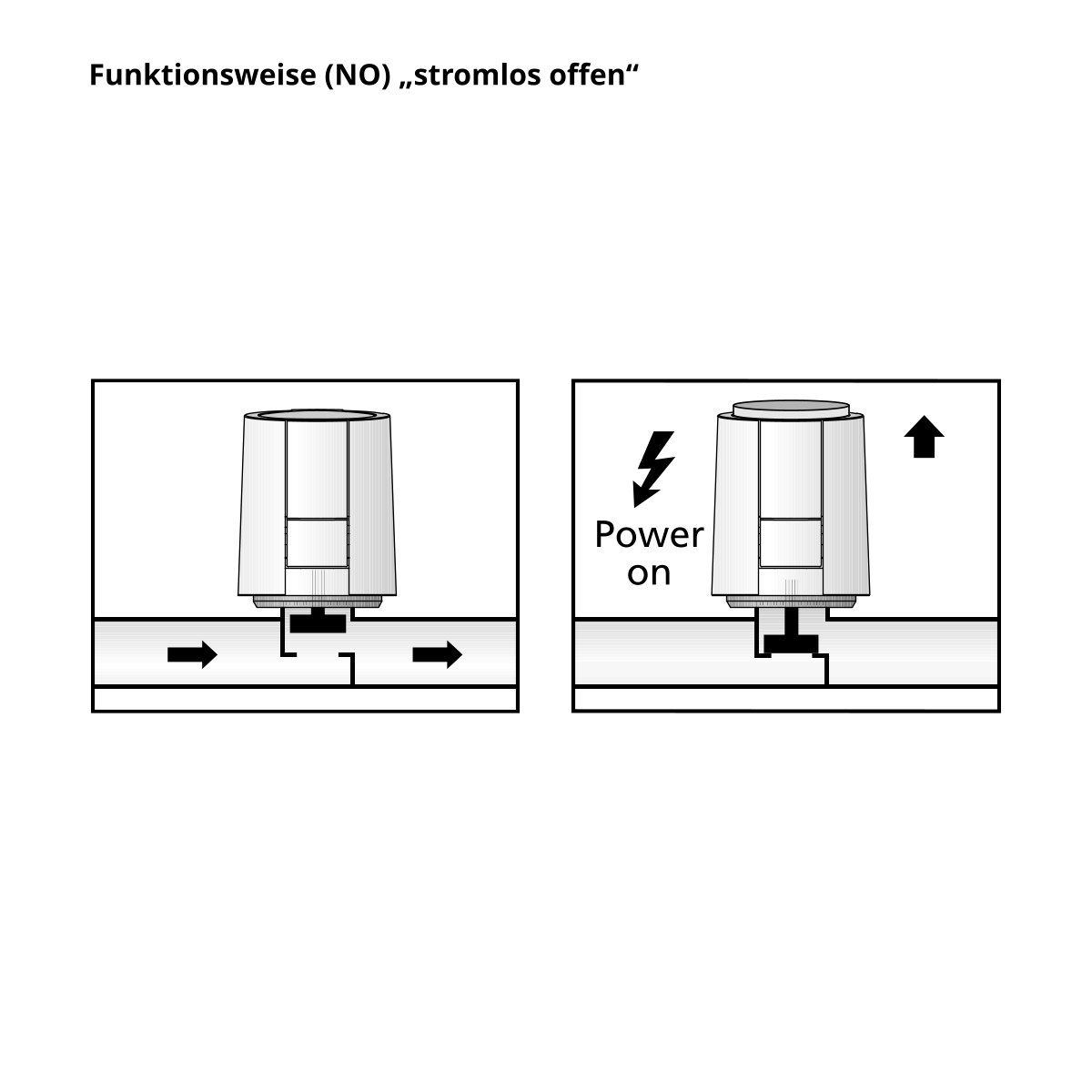

• Ausführung stromlos offen (NO)
• Betrieb an AC- und DC- Spannungsquellen
• Nur 1,2 Watt Leistungsaufnahme

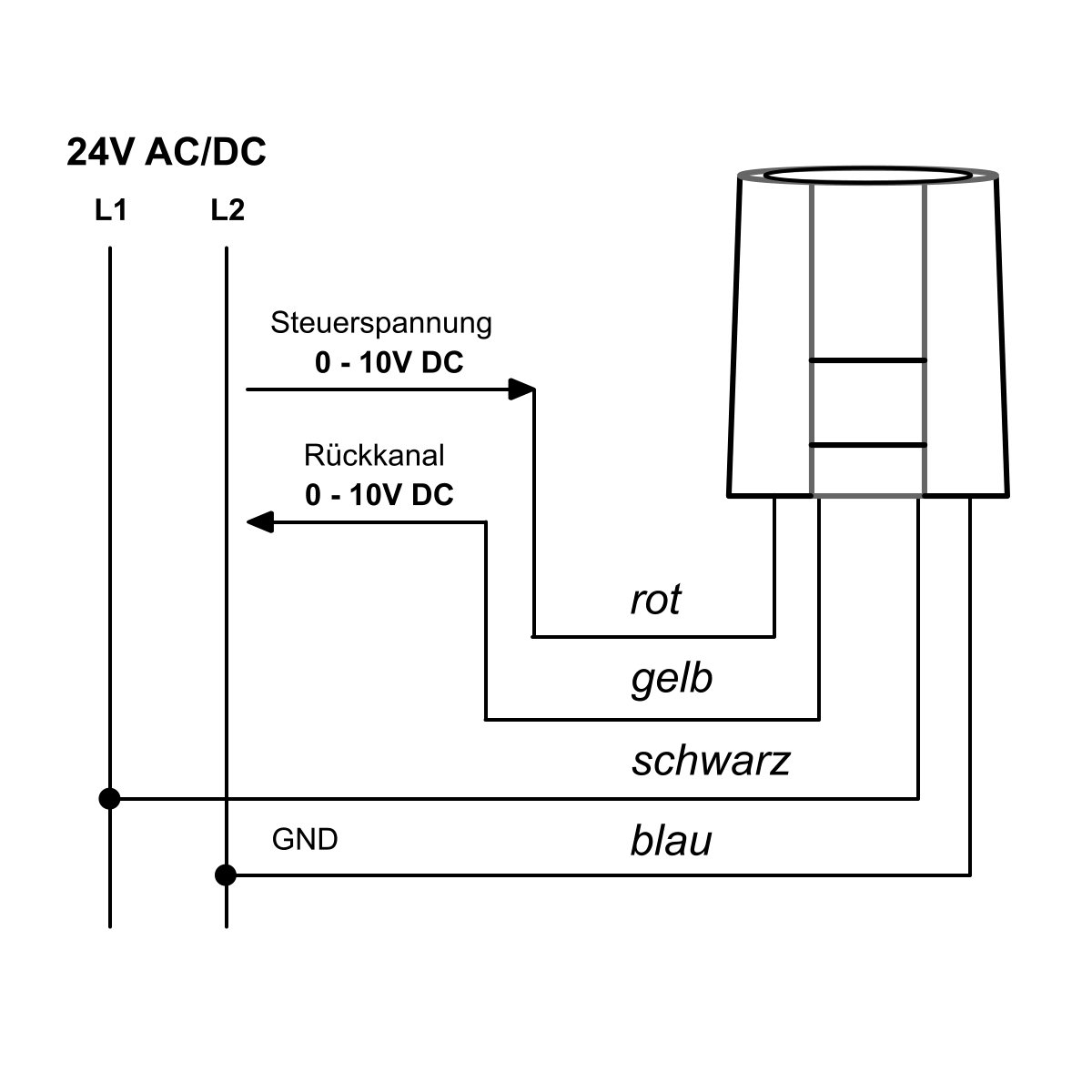

• Ansteuerung mit einem 0 - 10 V DC-Signal
• Mit Ventilwegerkennung
• Rückkanal 0-10V zur Positions- und Statusauswertung
• Kurze Asprechzeiten und dadurch verbessertes Regelverhalten
• Schließpunkt- und Ventilwegkontrolle im laufenden Betrieb -
  keine zyklischen Adaptionsfahrten
• Komatibilität zum Ventiladaptersystem
• Demontageschutz
• Einfache Seckmontage

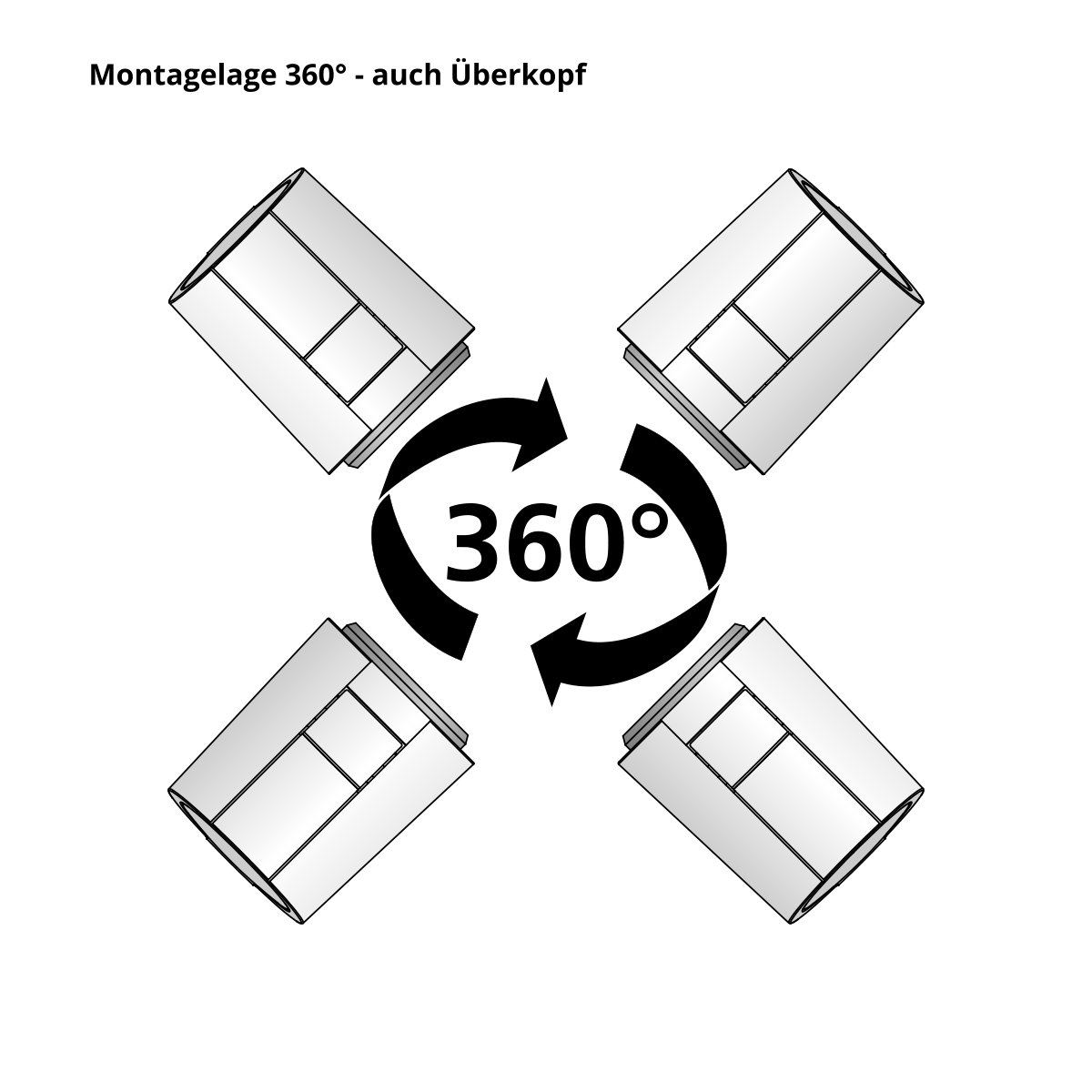

• IP54 bei 360°-Montagelage
• Patentierter 100%-Schutz bei undichten Ventilen
• Anpassungskontrolle auf das Ventil
• Ausrichtungshilfe auf dem Ventil

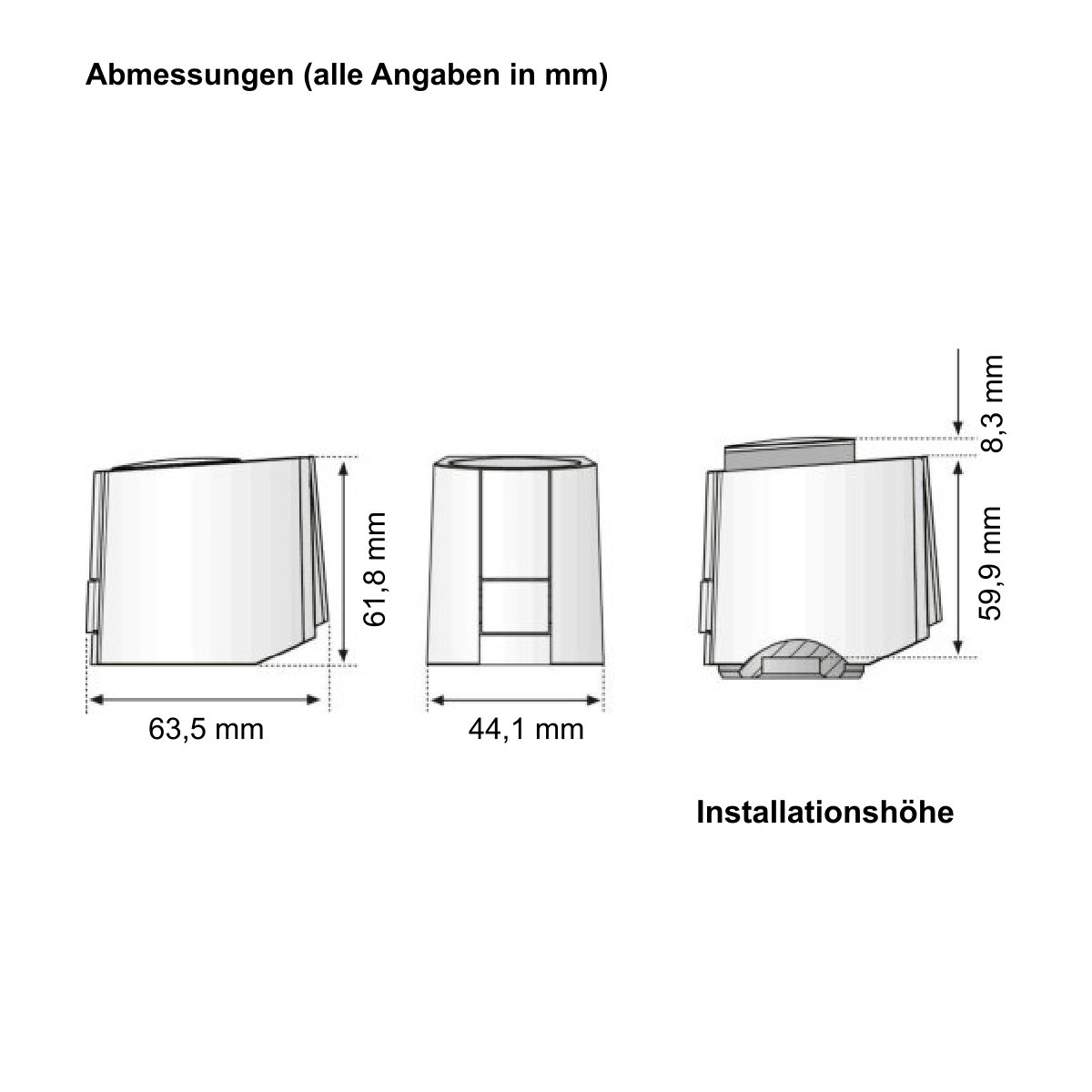

• Kompakte Bauform, geringe Abmessungen
• Rundum-Funktionsanzeige
• Geräuschlos und Wartungsfrei
• Hohe Funktionssicherheit und Lebenserwartung

Downloads zum Produkt

	Ventiladapterliste
	Datenblatt

Lieferumfang

• Möhlenhoff APO 45625-30N thermischer Stellantrieb 0-10V 24V AC/DC
• 1m Anschlussleitung steckbar
• Installationsanleitung
